MC100监控编辑软件使用手册(V196)

一、LED秘盒产品连接、接口说明(标准版不带HDMI、AV输入):

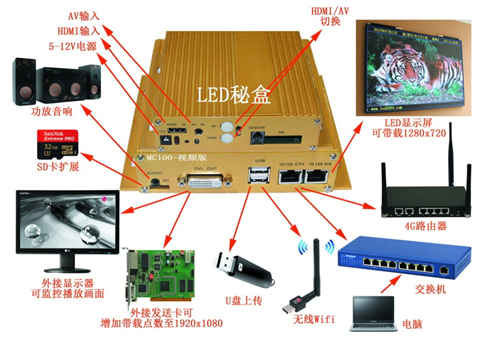

【LED秘盒拓扑图】

LED秘盒拓扑图说明:

  1. 1、AUDIO:接功放音响;
  2. 2、DVIOUT:接外置发送卡或显示器(可以查看LED播放内容);
  3. 3、USB:可以接鼠标、键盘、U盘(数据上传)、无线WIFI(用于手机等无线设备传输);
  4. 4、10/100MBETH:接交换机(组局域网通讯)或直连电脑、4G路由器(跨网无线远距离传输);
  5. 5、TOLEDRCB:接LED显示屏接收卡(支持灵星雨、卡莱特、德普达、诺瓦、聚诚、德利、诣阔、摩西尔《需外接发送卡》等支持千兆技术的接收卡);
  6. 6、SD卡:盒子内置2GB存储容量,加SD卡可以扩容盒子存储容量(最大支持256GB);
  7. 7、5-12V电源输入;8、HDMI/AV信号源输入;9、HDMI/AV信号源切换;

注:网络连接只能选择一种,无线wifi、交换机、直连电脑三选一,更改连接方式后需要重启LED秘盒设备(通过交换机或直连电脑可以修改LED秘盒的IP地址,而采用无线wifi(供应商指定型号),其IP地址会根据网络自动获取,直连台式机电脑网线做法是568A+568B,接交换机或笔记本则2头都是568B,LED秘盒默认IP:192.168.0.77)。

标准568A:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8。

标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8;

特别说明:在连接LED秘盒前,先用电脑用发送卡/千兆网卡将led的接收卡参数设置好(不要勾选同步刷新),设置后将电脑拿开,按上面的连接图进行正确的连接。

由于LED秘盒的默认IP为192.168.0.77【直连电脑时】,故需修改本机电脑的IP、网关与秘盒同一个网段后才能连接查找到LED秘盒。【接交换机/路由器会自动获取IP】

二、MC100软件使用说明:

1、软件的下载和安装:

首先到我公司官网()下载中心,下载LED秘盒应用软件(以下简称MC100软件),下载后解压缩并运行里面的MC100编辑监控软件进行安装,随后会提示您安装一个解码器。安装后桌面会有个的图标,双击后即可运行。

2、MC100软件界面各种按钮说明:

(MC100软件初始界面)

3、大屏幕相关参数设置(以LED显示屏分辨率为1280点x720点、用交换机连接LED

秘盒为例):[在3.3中有介绍用U盘、一键连接LED秘盒设置所有参数]

3.1)点击管理中的监控LED屏或直接点击进入LED监控中心(如下图所示);由于LED秘盒的默认IP为192.168.0.77【直连电脑时】,而接入交换机/路由器会自动获取IP、可以监控中心的查找大屏里搜索到相应的LED秘盒。

3.2)点击大屏设置,输入密码“168”,进入屏幕设置:

3.2.1)基本设置窗口(如下图所示),在相应的对话框中输入相应的参数点击上传设置后即可修改LED秘盒的相关参数的基本设置:

(基本设置界面)

3.2.2)有线网络设置(如下图所示),如选择屏幕自动获取IP则LED秘盒在每次重新启动都会自动获取IP,建议选择使用固定IP,输入固定IP和网关后点击上传设置即可修改LED秘盒的IP地址。

(有线网络设置界面)

3.2.3)无线设置(如下图所示),此设置需要连接USB无线WIFI模块,在窗口中输入相应的wifi名称、加密方式、入网wifi密码后点击上传设置即可,采用无线wifi,可以通过手机的安卓LED秘盒软件进行节目的切换功能。

(无线设置界面)

3.2.4)远程连接(如下图所示),远程连接主要用于无线wifi的自动连接和采用4G路由器的连接设置,以及需要跨外网远程控制,则需要选择通过入网证书连接;

说明:选择远程连接则需要上传相同的入网证

书,才能通过远程设置进行统一管理屏幕,可

以在监控中心的在线状况中等待在线的LED秘

盒(大约30-120秒左右扫描时间)。

3.2.5)发送卡设置窗口(如下图所示),根据用户采用的接收卡类型选择对应的接收卡类型,选择启用外接发送卡(HDMI/DVI输出)则是在用户采用外置发送卡/接处理器(需要把屏幕分辨率设置成1920x1080才能满屏显示)时选择;特别提醒:如采用德普达、诺瓦、诣阔控制卡,则要求进一步设置卡的参数。

(发送卡设置窗口界面)

3.2.6)亮度设置窗口(如下图所示),根据用户使用场合的特殊情况,可以定制时间来设定LED显示屏的亮度;

(亮度设置窗口界面)

3.2.7)继电器设置窗口(如下图所示),根据用户使用场合的特殊情况,可以定制时间来设定LED显示屏的开启和关闭时间;

(继电器设置窗口界面)

3.2.8)更新软件(如下图所示),此设置窗口主要用与给LED秘盒进行硬件升级用,非专家级使用请不要进行任何操作;

(更新软件界面)

3.2.9)其它设置窗口(如下图所示),此窗口主要用于矫正时间、查看大屏幕MAC地址使用;

(其它设置窗口界面)

3.3、大屏幕相关参数设置,如下图所示(以LED显示屏分辨率为1280点x720点、用U盘连接LED秘盒为例):一键连接LED秘盒请直接点击,根据提示操作即可。

1)点击管理中的用U盘设置LED秘盒,输入‘168’后即可进入参数设置,设置办法与网络连接类似,只是把上传设置改为U盘上传即可(如下图所示),所有的参数根据实际需要一次性都改好后点击U盘上传即可将所有参数保存到U盘里,插到盒子的USB接口即可设置秘盒的所有参数;

4、MC100软件节目的制作流程:

4.1节目框介绍(如下图所示),节目框分文字框、广告框、图片框、影视框、音乐框、信息框;

4.2文字框的使用(如下图所示):可以修改文字显示的位置、大小,字体的颜色、大小,文字的动画(选择禁止、向左走字、向上滑入)播放方式,文字的背景颜色,是否透明背景等,直接在下方的窗口中输入文字即可(相当于LED演播室中的单行文本)。

4.3广告框的使用(如下图所示):可以增加各种文本、word、ppt、图片、视频等播放文件并修改其显示的位置、大小、播放方式等(混播功能)。

4.4文本框的使用(如下图所示)(在1.95B中取消了文本框):可以调整文本框的坐标、大小,添加各种文本如word、ppt等;

4.5图片框的使用(如下图所示):可以调整图片框的坐标、大小,添加各种格式的图片文件;

4.6影视框的使用(如下图所示):可以调整影视框的坐标、大小,添加各种格式的影视文件(部分格式的文件上传时会自动转换成MP4格式),格式转换;

4.7音乐框的使用(如下图所示):可以添加MP3音乐作为背景声音使用;

4.8信息框(如下图所示):信息类型主要分时间、天气2种(如要同时显示时间和天气则需要同时建立多个信息框)。

4.8.1时间的设置办法(如下图所示):可以修改播放的坐标、大小、字体、背景颜色等。

4.8.2信息类型为天气的设置办法(如下图所示):可以修改天气窗口的坐标、播放大小、字体、背景颜色等,县市直接通过输入城市名称后回车即可(如需要显示北京的天气,只要在县市的窗口中输入“北京“后回车即可)。

4.8.2信息类型为倒计时的设置办法(如下图所示):在信息类型里选择倒计时,然后在信息格式里选择相应的显示方式并修改截至时间即可。

5、节目的上传和管理:

5.1节目的上传(网络方式):所有的节目制作完毕后,点击保存,然后在菜单中选择管理à监控LED屏或直接点击,打开监控中心,然后输入对应的IP进行连接后,点击上传节目(如下图所示),最后点击开始上传即可,上传后就会自动播放当前上传的节目。打开节目管理或播放控制窗口,可以根据用户的不同需求选择相应的功能。

5.2节目的上传(U盘方式):点击,打开U盘传输界面,选择U盘后点击确定即可把节目传到U盘中,然后把U盘插到LED秘盒的USB接口后,并会自动将U盘中的节目上传到LED秘盒中并播放当前节目。

5.3节目管理(如下图所示):根据用户的要求进行节目的切换和删除,点击节目右键可以给当前节目设定定时播放,也可以在播放控制里选择您想要的播放方式;

6、信号源的切换(视频版专用):在管理à监控中心选择切信号源,可以启动秘盒的HDMI/AV视频输入信号(一定要在秘盒的基本设置里正确设置屏幕大小后才能正常工作,否则可能会显示不全屏);

6.1定时插播、自动启动功能(视频版专用):可以定时插播视频输入信号源的插播,设定插播后点击上传该设置即可完成插播功能的设置。

自动启动局部输出

三、远程管理/集群管理/跨网管理(需跟供应商申请入网证书):

1、首先要在大屏设置à网络设置中à自动连接à选择通过入网证书连接à选择入网证书(供应商发给你的*.pk)并上传入网证书后à上传设置。(如下图所示)

2、排版节目(参考节目的制作);

3、在监控中心à远程设置à打开入网证书(供应商发给你的*.pk)后点击确定。

(如下图所示)

4、在远程设置里选择入网证书后大概过30-120秒的时间,在在线状况中即会显示在线的LED秘盒,连接后即可进行节目上传、大屏设置等一系列工作。(如下图所示)

四、硬件升级说明:

1、在线升级:管理à监控LED屏à输入IP连接后à大屏设置à更新软件à在指定更新LED包里选择升级程序后à在线升级LED开始或选择用U盘上传;

2、U盘升级:管理àLED屏幕设置à更新软件à在指定更新LED包里选择升级程序后à用U盘上传,然后把U盘插入秘盒的USB即可进行系统的升级;

四、更多功能正在不断完善中…….多谢大家的支持和关注。

LED秘盒支持的接收卡型号

序号

系统厂家

支持的接收卡型号

备注

1

灵星雨

RV801(双芯片)、所有的第九代接收卡

LED秘盒系统默认灵星雨

2

卡莱特

5A、T9/A8

3

聚诚

TX-R75

4

德利

支持千兆的接收卡

5

德普达

DBS-HRV13A

需要更多设置(内置发送)

6

诺瓦

MRV330

7

诣阔

EQ7003
